树莓派pico开发环境搭建(Pico SDK)

PICO上手

树莓派pico的板子很小一片，和STM32 Blue Pill差不多的大小。上面有USB接口，可以通过USB烧录uf2格式的程序文件。

PICO的主控室RP2040，具有：

• 双核 Arm Cortex-M0 + @ 133MHz

• 内置 264KB SRAM 和 2MB 的板载闪存

• 专用 QSPI 总线

• DMA 控制器

• 30 个 GPIO 引脚，其中 4 个可用作模拟输入

• 2 个 UART、2 个 SPI 控制器和 2 个 I2C 控制器

• 16 个 PWM 通道

• USB 1.1 主机和设备支持

• 8 个树莓派可编程 I/O（PIO）状态机，用于自定义外围设备支持

• 支持 UF2 的 USB 大容量存储启动模式，用于拖放式编程

树莓派Pico引脚图

烧录

下载程序文件blink.uf2，按住pico板子上的“BOOTSEL”按键，然后用USB数据线把pico连接到电脑上，在电脑上就可以看到连接了一个USB设备“RPI-RP2”

把blink.uf2拖进去就可以烧录了。烧录完成USB会自动断开连接，板子开始执行程序文件。

搭建开发环境（简易版）

首先你需要一个VSCode

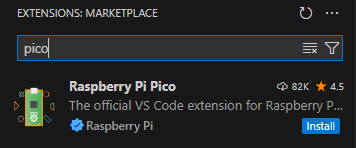

在vscode的扩展商店里面搜索安装Raspberry Pi Pico扩展即可

缺点：这种方式特别依赖网络，由于众所周知的原因，不建议使用这种方法

手动配置Pico SDK

安装必要工具

除了上面提到的VSCode，还需要安装gcc交叉编译器、cmake。

Windows

Windows下可以在arm网站上下载交叉编译工具，安装或者解压后把bin目录添加到PATH中。下载安装cmake，安装的时候勾选“添加 CMake 到环境变量”(Add CMake to the PATH environment variable)。

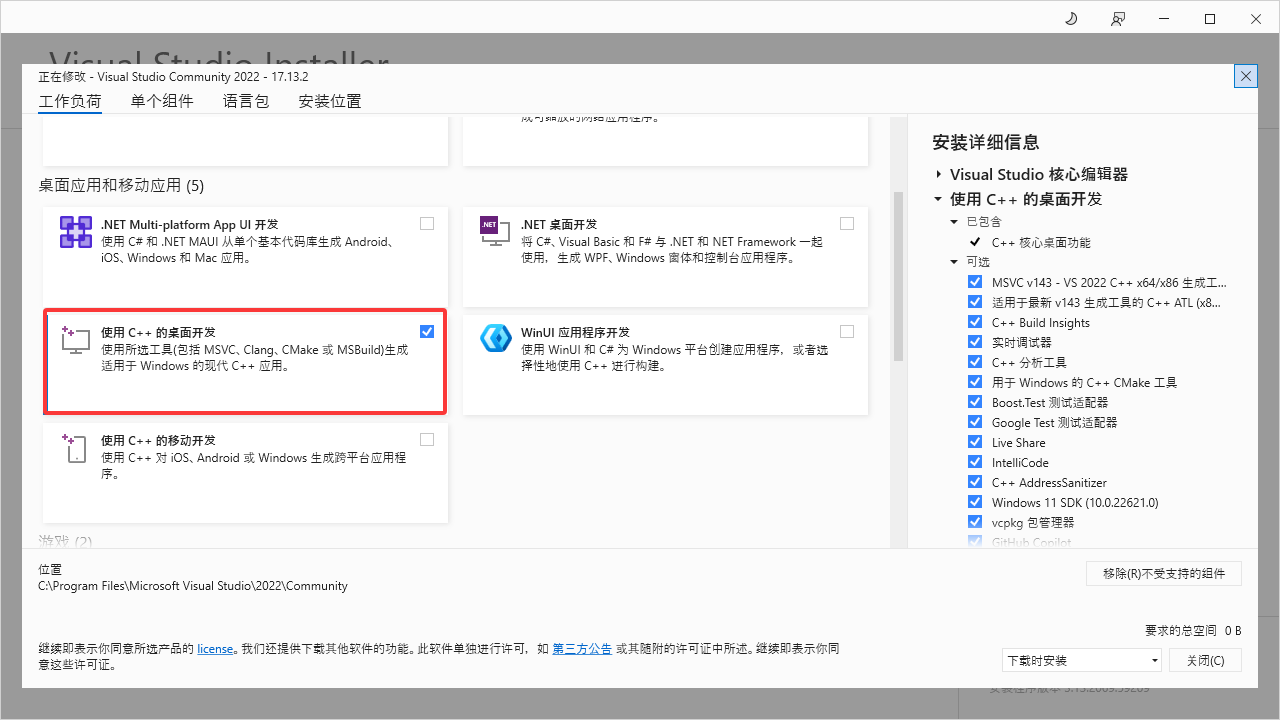

下载Visual Studio（用于nmake）

勾选“使用C++的桌面开发”

打开cmd(win+x -> 运行 -> 输入cmd -> 确定)，测试工具是否安装成功。

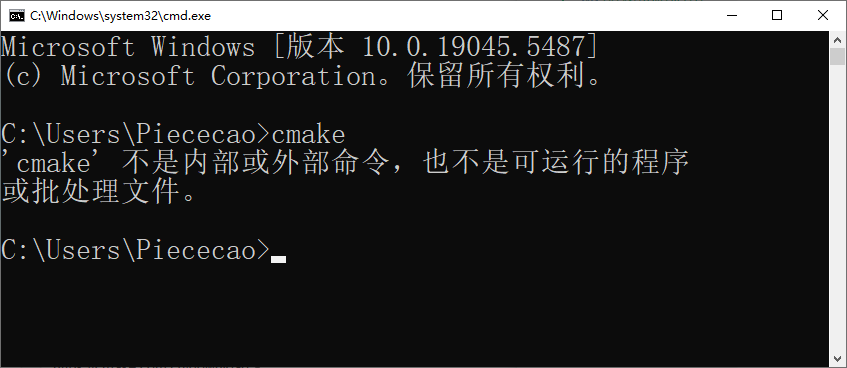

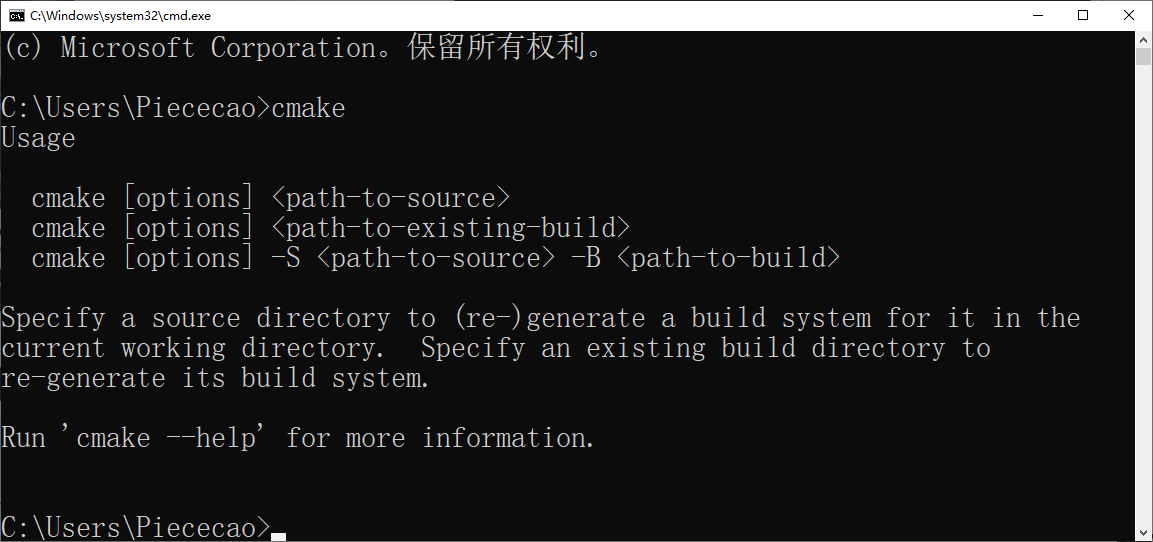

输入cmake，回车

失败

成功

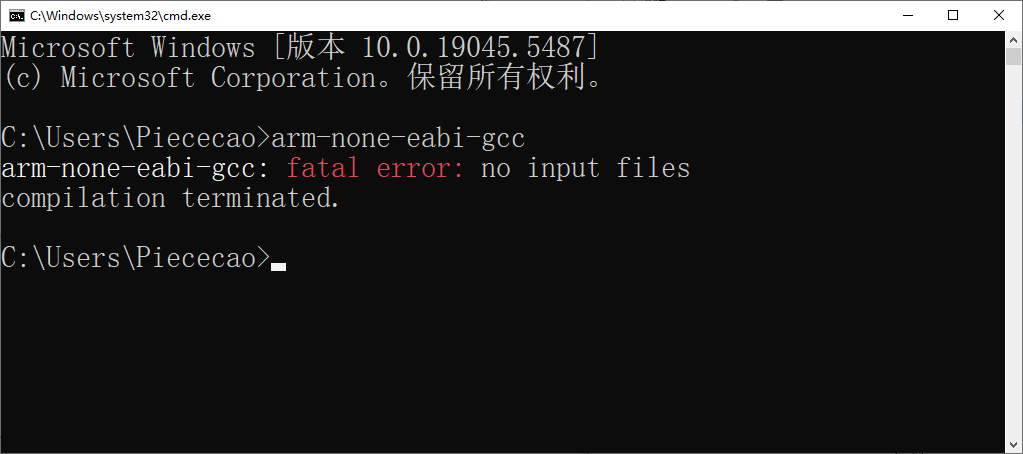

输入arm-none-eabi-gcc，回车

成功

安装Python3

同样勾选添加到path

安装Git

Linux

以Debian系为例：

sudo apt install cmake gcc-arm-none-eabi libnewlib-arm-none-eabi libstdc++-arm-none-eabi-newlib

结束！

下载Pi Pico SDK

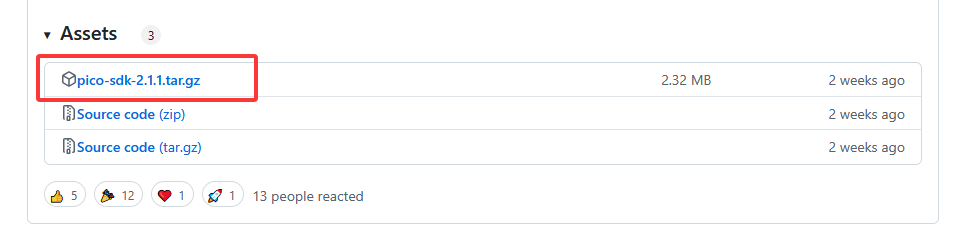

在pico-sdk的github release页面下载pico-sdk-x.x.x.tar.gz，解压

编译Picotool（Windows）

在Github上下载libusb并解压

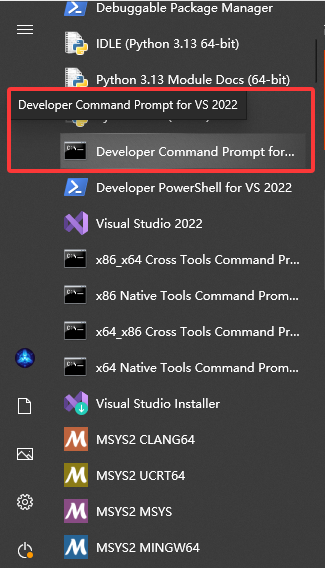

打开“Developer Command Prompt for VS 2022”然后git clone一下picotool的源码：

REM 克隆picotool的源代码
git clone https://github.com/raspberrypi/picotool.git
mkdir build
cd build
REM PICO_SDK_PATH 是pico-sdk的路径，LIBUSB是前面的解压的libusb的路径
REM CMAKE_INSTALL_PREFIX是指定的picotool的安装路径
cmake -G "NMake Makefiles" .. -DPICO_SDK_PATH=D:\Programs\pico-sdk -DLIBUSB_ROOT=D:\Programs\libusb -DCMAKE_INSTALL_PREFIX=D:\Programs\picotool_bin -DPICOTOOL_FLAT_INSTALL=1
REM 看到提示“-- Build files have been written to: xxxxxx”说明cmake配置成功，可以用nmake开始编译了
nmake
REM 把picotool安装到CMAKE_INSTALL_PREFIX
nmake install

nmake结束后，在picotool安装目录下可以看到一个picotool文件夹

创建新工程

把pico-sdk目录下的external/pico_sdk_import.cmake复制到你的工程目录下

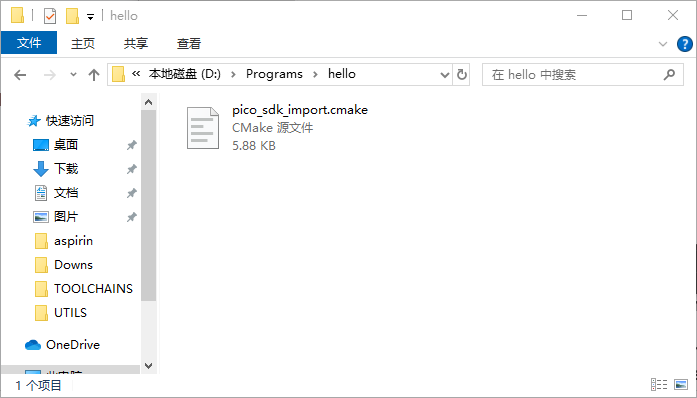

就像这样

在工程目录下新建一个CMakeLists.txt，输入如下内容：

cmake_minimum_required(VERSION 3.13)

set(PICO_SDK_PATH "D:\\Programs\\pico-sdk")
set(PICO_BOARD "pico")
set(picotool_DIR "D:\\Programs\\picotool_bin\picotool")

# initialize the SDK based on PICO_SDK_PATH
# note: this must happen before project()
include(pico_sdk_import.cmake)

project(my_project)

# initialize the Raspberry Pi Pico SDK
pico_sdk_init()

# rest of your project

my_project是工程名字；PICO_SDK_PATH是pico-sdk的目录；picotool_DIR是picotool的所在目录；PICO_BOARD是pico板子型号，在pico-sdk目录的srd/boards/include/boards目录下可以看到完整开发板支持列表。

新建一个hello.c：

#include <stdio.h>
#include "pico/stdlib.h"

int main() {
    setup_default_uart();
    while(1){
        printf("hello, world\r\n");
        sleep_ms(1000);
    }
    return 0;
}

然后在CMakeLists.txt的末尾添加如下内容：

# 添加hello.c源文件
add_executable(hello
    hello.c
)

# 链接pico_stdlib库
# Add pico_stdlib library which aggregates commonly used features
target_link_libraries(hello pico_stdlib)

# 转换为uf2文件以备烧录
# create map/bin/hex/uf2 file in addition to ELF.
pico_add_extra_outputs(hello)

hello工程的文件如下所示：

D:\Programs\hello>dir
 驱动器 D 中的卷没有标签。
 卷的序列号是 9A33-48BC

 D:\Programs\hello 的目录

2025/03/03  16:39    <DIR>          .
2025/03/03  16:39    <DIR>          ..
2025/03/03  15:02               623 CMakeLists.txt
2025/03/02  21:44               139 hello.c
2025/02/19  07:55             6,022 pico_sdk_import.cmake
               3 个文件          6,784 字节
               2 个目录 78,325,645,312 可用字节

编译&烧录

还是在Developer Command Prompt for VS 2022终端中打开项目的文件夹

然后敲命令编译：

REM 新建一个build文件夹用来存放编译时产生的文件
md build
cd build
REM 生成用于NMake Makefiles的Makefile文件
cmake -G "NMake Makefiles" ..
REM 编译并生成uf2文件
nmake

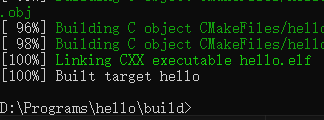

当出现这样的提示就说明nmake编译完成了

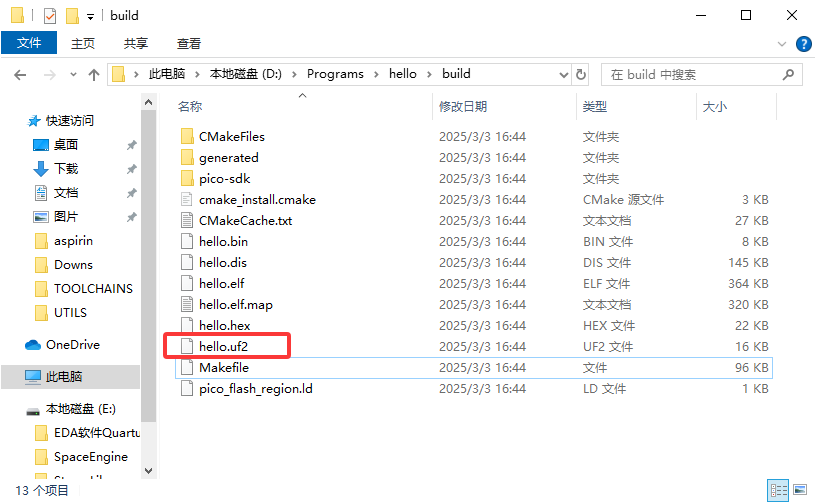

在build目录下就可以看到我们需要的uf2文件了

按住BOOTSEL连接pico，把uf2文件拖进去就可以编译了。

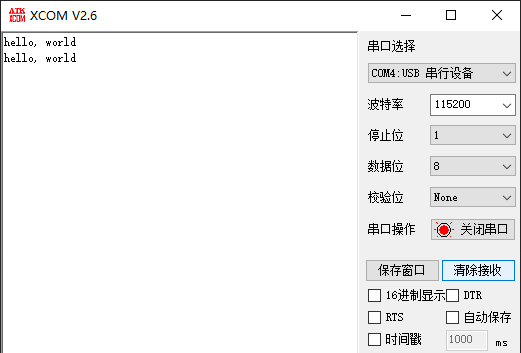

程序中设置启用的是默认串口，即pico的1、2脚，波特率为115200，连接串口就会看到每隔一秒钟重复发送的hello, world。
